Présentation
Le SlotKET III
Depuis l’arrivée
du PIII Coppermine et du Celeron II au format FC PGA,
les constructeurs ont sorti des adaptateurs Slot One/
FC PGA. Parmi ces constructeurs ABIT a sorti un modèle
bien conçu est que l’on peu trouver à
un prix raisonnable (environ 160 francs chez Actualis).

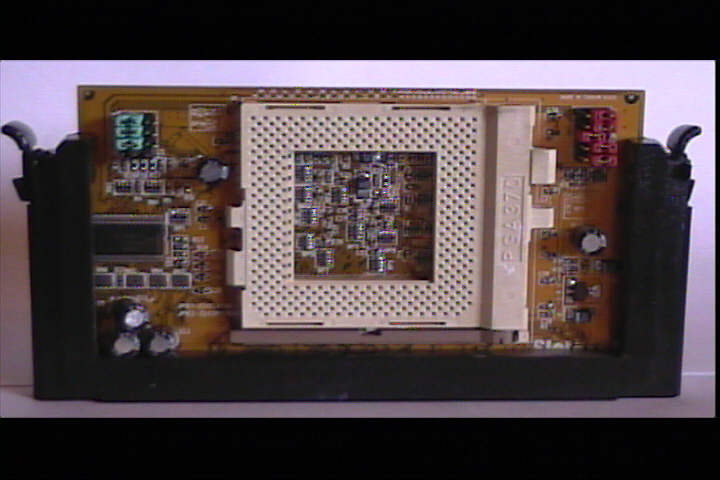

Présentation :
Le
Slotket III autorise
différents réglages par l'intermédiaire
de cavaliers (ou jumpers). Les 4 cavaliers verts sur
la gauche permettent de configurer le FSB des Celeron,
PIII Coppermine et Cyrix (d’après la doc. Probablement
Le Joshua) : JP6 à JP9.
·
Position 1-2 : cavalier
sur la gauche
·
Position 2-3 : cavalier sur la droite
· Position OFF : pas de
cavalier
Configuration
du FSB pour Intel
|
JP6 |
JP7 |
JP8 |
Auto |
1-2 |
1-2 |
1-2 |
66
MHz |
2-3 |
2-3 |
OFF |
100
MHz |
OFF |
2-3 |
OFF |
133
MHz |
OFF |
OFF |
OFF |
Configuration
du FSB pour Cyrix
|
JP6 |
JP7 |
JP8 |
66
MHz |
2-3 |
2-3 |
OFF |
100
MHz |
1-2 |
2-3 |
OFF |
133
MHz |
1-2 |
1-2 |
2-3 |
Sélection
du type de CPU
|
JP9 |
PPGA
370 |
1-2 |
Coppermine |
2-3 |
5
cavaliers rouges servent au réglage du voltage
JP1 à JP5, il s’effectue par pas de 0.05 Volt
jusque 2.05V puis par pas de 0.1 Volt jusque 3.5V.
Configuration
du Voltage CPU
|
JP1 |
JP2 |
JP3 |
JP4 |
JP5 |
AUTO |
1-2 |
1-2 |
1-2 |
1-2 |
1-2 |
1.3V |
OFF |
OFF |
OFF |
OFF |
2-3 |
1.35V |
2-3 |
OFF |
OFF |
OFF |
2-3 |
1.4V |
OFF |
2-3 |
OFF |
OFF |
2-3 |
1.45V |
2-3 |
2-3 |
OFF |
OFF |
2-3 |
1.5V |
OFF |
OFF |
2-3 |
OFF |
2-3 |
1.55V |
2-3 |
OFF |
2-3 |
OFF |
2-3 |
1.6V |
OFF |
2-3 |
2-3 |
OFF |
2-3 |
1.65V |
2-3 |
2-3 |
2-3 |
OFF |
2-3 |
1.7V |
OFF |
OFF |
OFF |
2-3 |
2-3 |
1.75V |
2-3 |
OFF |
OFF |
2-3 |
2-3 |
1.8V |
OFF |
2-3 |
OFF |
2-3 |
2-3 |
1.85V |
2-3 |
2-3 |
OFF |
2-3 |
2-3 |
1.9V |
OFF |
OFF |
2-3 |
2-3 |
2-3 |
1.95V |
2-3 |
OFF |
2-3 |
2-3 |
2-3 |
2.0V |
OFF |
2-3 |
2-3 |
2-3 |
2-3 |
2.05V |
2-3 |
2-3 |
2-3 |
2-3 |
2-3 |
2.1V |
2-3 |
OFF |
OFF |
OFF |
OFF |
2.2V |
OFF |
2-3 |
OFF |
OFF |
OFF |
2.3V |
2-3 |
2-3 |
OFF |
OFF |
OFF |
2.4V |
OFF |
OFF |
2-3 |
OFF |
OFF |
2.5V |
2-3 |
OFF |
2-3 |
OFF |
OFF |
2.6V |
OFF |
2-3 |
2-3 |
OFF |
OFF |
2.7V |
2-3 |
2-3 |
2-3 |
OFF |
OFF |
2.8V |
OFF |
OFF |
OFF |
2-3 |
OFF |
2.9V |
2-3 |
OFF |
OFF |
2-3 |
OFF |
3.0V |
OFF |
2-3 |
OFF |
2-3 |
OFF |
3.1V |
2-3 |
2-3 |
OFF |
2-3 |
OFF |
3.2V |
OFF |
OFF |
2-3 |
2-3 |
OFF |
3.3V |
2-3 |
OFF |
2-3 |
2-3 |
OFF |
3.4V |
OFF |
2-3 |
2-3 |
2-3 |
OFF |
3.5V |
2-3 |
2-3 |
2-3 |
2-3 |
OFF |
Impression et conclusion
|
